電子負載在測試設備中的應用

隨著電子市場的發展，其前景毋容置疑，而與之相輔相成的電子測量儀表儀器設備也得以廣泛應用。就在LED驅動、電源模塊測試、充電器生產及UPS生產等領域廣泛使用的直流電子負載而言，其已經成為這些領域必不可少的測試設備。

電子負載的定義及其應用實例

電子負載，顧名思義，是用電子器件實現的“負載”功能，其輸出端口符合歐姆定律。具體的說，電子負載是通過控制內部功率器件或晶體管的導通量，是功率管耗散功率，消耗電能的設備。

電子負載的應用實例：

1、  液晶等電腦組件生產企業：可以使用電子負載實現其內部供電模塊的測試以及老化；

2、  開關電源、LED廠家：一般的，電子負載可現實直流電源供應器的電源穩定性、負載穩定性、輸出電壓調整和瞬態特性等參數的測試。

3、  適配器、充電器廠家：測試電池適配器輸出電壓和電流的調整能力是很重要的，它將保證正確地對設備供電和對設備電池充電。可以使用CC和CR工作模式進行常規性能測試，可以使用OCP和SHORT等功能測試產品的保護動作測試。充電器的調節時間、充電時間等均可由負載的拉載時間測試出。

電子負載的市場狀況

在電子制造和應用領域，無論是研發、生產，還是質檢和維護都必然要用到一種儀器-電子負載。電子負載作為一種測量各種電源的專業儀器設備，市場的專業性比較強，縱觀整個電子負載市場，競爭品牌雖然不是很多，但是也不是很少，并且各品牌都具有自己的特色。

電子負載發展到現階段，技術已經十分先進，非常符合當前點制造和應用市場的發展需求：它功能強大，可以自行自動測試、模擬測試和過載測試，同時還可以進行序列測試；它操作靈活，通過操作軟件的完全圖形化界面，更加方便了使用者進行各種數據分析；它集成方便，不但可以和高速數據采集設備構成自動測試系統，而且還可以對被檢測設備提供全方位的保護。

電子負載的功能

電子負載作為一種在電子制造領域廣泛應用的測試設備，由于其強大的測試功能適用于各種電源、LED驅動、電池及充電器等領域中。

1、智能化功能 電子負載的智能化共鞥可使得負載本身能夠自動完成產品測試，并支持序列的動態測試，同時可連續、脈沖、翻轉并且模擬任意波形動態帶載。

2、序列功能 在電子產品開發、生產線產品老化、質量檢驗等復雜應用環境里，電子負載自行編輯一個復雜的測試序列，以模擬負載輸入端的各種變化和自行自動測試功能。特別是在針對電源產品的整個測試時，可將各種測試功能設置為一個序列，配合各種多種觸發源進行靈活的自動測試。

3、瞬態功能  此功能是指電子負載的模組在統一功能在兩個不同值之間切換，可用來測試電源動態特性，并進行各種電源的全方位動態指標測試。

該功能操作可具有連續，翻轉和脈沖三種模式，并可在主值和瞬態值之間迅速切換，同時可靈活設置恒電壓、恒電流、恒電阻上升斜率和下降斜率。用戶也可以通過該功能輕松更改變化斜率來模擬復雜的負載行為。

4、  模擬編程功能  當被測電源需要進行非規則動態帶載時，可使用本功能實現更多的模擬帶載情況。

5、  內部狀態監視功能  在ATE測試系統、生產線、品質檢測等方面，電子負載實現了基于多臺電子負載的職能測試，并且監控實際測試結果，完成產品質量控制。用戶可通過監視信號端子可實時監控電子負載的工作狀態、監測實際值和負載顯示值之間的差別以及動態吃載時變化執行狀態，并且非常方便地使用外部數字電壓表或示波器監視負載的電壓值和電流值。

6、  低電壓操作功能  電子負載的低電壓操作功能強大，可實現真正的零電壓吃載和滿電流吃載電壓。

7、  保護功能  電子負載產品全硬件實現對內（保護負載）和對外（保護被檢測設備）保護，可在過電壓，過電流，過功率，過溫度，低電壓和電壓反向等方面進行全方位的有效保護。

電子負載在設備測試中的應用

電子負載作為目前在電子制造和應用領域使用比較廣泛的一種測試設備，現在則可通過實例來說明，如運用在太陽能組件熱斑試驗中，電子負載在組件的熱斑測試中常被使用。

如：戶外測試熱斑組件電池片溫差。將不遮光的組件放在戶外，在不低700W/m2的輻射源的照射下，測試其I-V特性和最大功率點的電流I。或使組件短路，讓組件在穩定的、輻照度不低于700W/m2的照射下，使用紅外熱照像儀，測定最熱的電池片，記錄其溫度。在相同的輻照度下，在這一過程中，輻照度的變化不超過5%，用電子負載的正負兩極去連接組件的正負兩級。

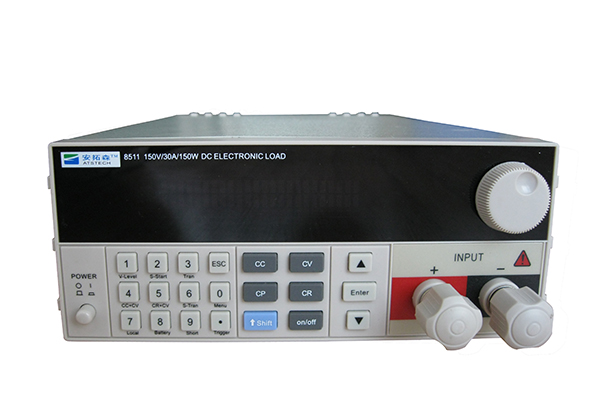

安拓森的ATS8511系列多通道可編程直流電子負載具有恒流、恒壓、恒阻和恒功率四種測試模式，一般情況下選取恒流測試模式，方便輸入不同的組件工作電流。目的是用來測試該熱斑校驗電池片在不同的電流下，記錄其發熱情況，這樣可方便制定太陽能光伏組件成品的出庫對熱斑溫差的要求，同時也方便在室內測定組件的連續輻照度下的各種熱斑情況。

ATS8511系列電子負載能為廣大客戶的節約成本并更方便的組成測試平臺，同時還配備了一款具有虛擬儀器功能的功能性測試軟件，通過該軟件可以打印報告、生成圖形、導出報表及保存數據，便于進行直觀分析、記錄和測試所生成的報告。
